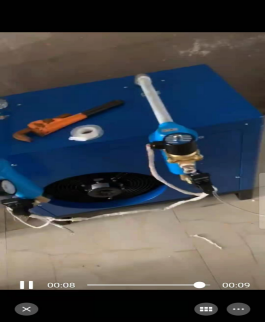

空压机上有一个备用气口，红色按钮按下去是停止，拔出来是开机PDo臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

PDo臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

机头上有两个消音器插入口PDo臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

PDo臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

消音器插入机头上的入口PDo臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

PDo臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

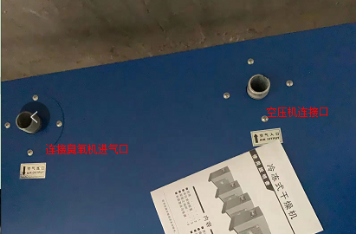

空压机的出气口连接到冷干机的空气入口PDo臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

冷干机的空气出口连接到臭氧进气口PDo臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

PDo臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

 PDo臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

弯头是可以扭的，向两边扭，必须要拧紧PDo臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

PDo臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

把过滤器的线管白色端口连接，另外一条接到电源线的入口连接到电源那边PDo臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

再按照臭氧机接PDo臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

PDo臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

PDo臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

PDo臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

PDo臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

 PDo臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

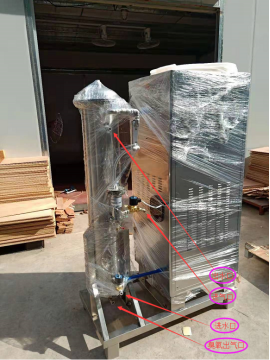

大型设备，先是螺杆空压机，气体连接到储气罐，储气罐的气体洁净后去到冷干机，冷干机空气入口是接储气罐，冷干机的带两个过滤器，空气出口接吸附式干燥机，通过吸附式干燥机AB塔交替工作再到储气罐，储气罐的气体供给制氧机，制氧机制氧后给小型储气罐，供给发生管，气体是上进下出，PDo臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

冷却水是下进上出，1kg以上设备不是高压包了，是变压器，吸附式干燥机和制氧机带有活塞过滤器，各有两个，带有角座阀，角座阀相当于是弹簧安全保护措施PDo臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

冷水机，是带有水温设置的，冷水机接增压泵再配个水塔，到发生管用，开机先开冷却水，再开臭氧机PDo臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】
