(图文)纯净水用臭氧净化
发布时间:2021-03-24 09:11:13人气：次
公司官网：http://www.ozone-sys.com
联系方式：13427537072
座机号码：020-26287737
QQ：2355859225
邮箱：jiahuan-vivian@qq.com
联系人：陈美云
工厂地址：广州市白云区人和镇东华工业区华隆路2号
纯净水矿泉水处理
报价方案
一：概述
目前，在我国瓶装饮用水市场上，主要有矿泉水和纯净水两种饮用水。在饮料市场上，各种饮料的主要成分均为水，称为饮料用水。在此，就矿泉水和纯净水两种饮用水及饮料用水的消毒杀菌工艺做以概述。
水消毒的目的是杀灭水中的致病菌，并使水中的细菌含量符合规定标准。常用的水消毒方法是氯消毒、紫外消毒和臭氧消毒。
臭氧具有比氯更强的氧化消毒能力，不但可以较彻底地杀菌消毒，而且可以降解水中含有的有害成分和去除重金属离子以及多种有机物等杂质，如铁、锰、硫化物、苯、酚、有机磷、有机氯、氰化物等，还可以使水除臭脱色，从而达到净化水的目的。臭氧适应能力强，受水温、PH值影响较小。臭氧适应范围广，不受菌种限制，杀菌效果比氯消毒和紫外消毒效果好。与氯不同的是残余臭氧可以自行分解为氧气，不会产生二次污染。臭氧处理后的水无色无臭，口感好，能改善饮用水品质。
故此，为了提高瓶装饮用水的质量和延长保质期，国际瓶装水协会（IBWA）建议采用臭氧处理。在臭氧处理前，瓶装水一般用反渗透、纳滤、超滤去除天然水中99%的有机物，降低臭氧的用量。
为提高水质，欧洲、日本和美国均在上个世纪采取了臭氧水处理技术。我国近些年才开始使用成熟的臭氧净化处理技术和设备。使用臭氧可以净化生产环境，可以大大节约水资源、促进水资源的循环再利用。
本厂成立以来，针对不同的环境，研发出不同应用目标下的处理方案，完善了臭氧处理技术在我国应用的技术基础。这项研究有望改变目前我国臭氧处理应用的盲目性问题，同时在更大范围内推广应用臭氧处理技术，提高我国生产生活、食品药品的安全性，更有效地资源的利用。据悉，臭氧制备技术经过几十年来的研究，单位能耗降低了约2－3倍，臭氧发生器的价格也在不断下降，设备更为紧凑更有利于推广。
二、臭氧的原理
1、设备由气源系统、臭氧发生系统、高压电源、散热器、控制系统等部分组成。
2、设备以空气或氧气为气源，通过高压变频放电产生臭氧，并利用臭氧的强氧化性进行杀菌消毒、去味和降解有机物。
3、设备采用氧气为气源时，通过内置的制氧机制备氧气，其以美国进口沸石分子筛为吸附剂，用变压吸附法（PSA）将空气中的氧气与氮气分离，并滤除空气中的有害物质，从而获取高纯度的氧气，并大大提高臭氧产量、纯度和效率。
三、臭氧配置及参数资料
依据贵公司所提供的相关资料，获知为纯净水处理，每小时水量5吨，混合方式为臭氧氧化塔曝气，臭氧浓度要求为0.3-0.4ppm，通过配置可得出臭氧产量为30g/h ,以下为相关数据：
水处理量 （ t/h） | 投加方式 | 浓度要求 （ ppm） | 臭氧产量 （ g/h） | 数量 （台） |
5 | 氧化塔曝气法 | 0.3-0.4 | 30 | 1 |
所选用的型号设备参数如下：
臭氧发生器参数
臭氧产量 | 30g/h | 额定功率 | 950w |
输入电源 | 220V/50HZ | 冷却方式 | 水冷+风冷型 |
设备体积 | 550*400*850mm | 设备重量 | 48KG |
臭氧氧化塔参数：
水流量 | 5t/h | 外形尺寸 | Φ600*H1800 |
进出水口口径 | DN50 | 视镜口 | 正面下部 |
排污口 | 底部6分口径 | 自动排气口 | 顶部 |
曝气盘 | 2个钛金曝气盘 | 材质 | 304不锈钢 |
壁厚 | 2mm | 容积 | 0.5m³ |
四、纯净水、矿泉水生产流程
1、纯净水流程

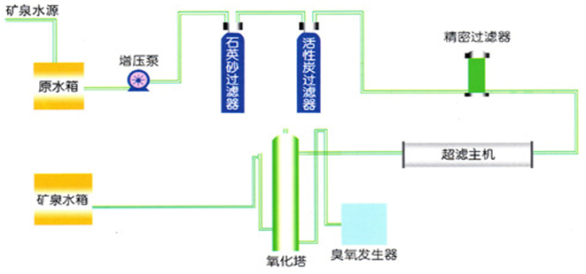

2、矿泉水流程
备注：一般山泉水，矿泉水一类的用超滤， 反渗透比超滤更精密，用于纯水比较多。
五、投加方式
纯净水/矿泉水臭氧消毒建议选择使用氧气气源，臭氧一般是在常规过滤之后投加，并配有臭氧反应罐，为保证消毒杀菌效果，水中臭氧的浓度0.3-0.4mg/l并接触3-6分钟以上（CT值＞1.6）。投加方式有以下/2种：

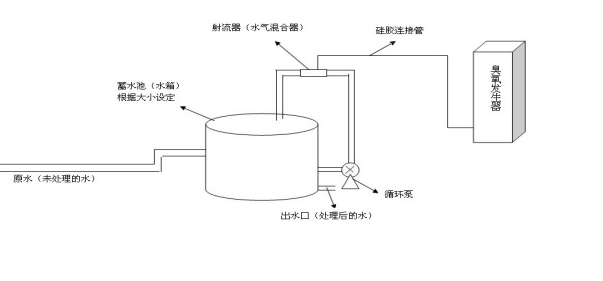

1、文丘里射流混合法
1.1运行方式
射流法是在射流器内的气腔在高速水流作用下形成负压，吸进臭氧气体，高速水流再把臭氧气体粉碎，形成微气泡而与水充分接触混合。采用射流法混合臭氧的效率一般为25-40%。
1.2注意事项：
a安装止回阀并确保臭氧输送管最高处高于反应罐顶50CM以上，以防回水。
b射流器最好的应用方式是和反应罐连用，增压泵从反应罐下部一侧进水供给射流器，射流器的出水从反应罐的下侧的切面方向再进入反应灌，循环投加臭氧，且水流带有臭氧气泡在反应罐内螺旋式上升，增加了混合效率。
c送水管道应采用PVC、不锈钢等耐氧化的材质，增压泵应选用不锈钢材质。
优点：投资少，混合好，接触时间短，混合率为曝气法的数倍，是主流的混合方法。
2、气液混合泵
2.1混合泵：一般为涡流式，在泵内形成负压，吸气口吸入气体（或液体），并通过多个叶轮的搅拌可以进行气-液、液-液混合。采用混合泵溶解臭氧的效率较高，一般在30%。
2.2安装方法：将气液混合泵连接到水路管道上面，再接入比例的臭氧气体，打到容器里面直接测臭氧水的浓度，如果需要更高浓度的可以直接打循环，重复投加臭氧进入水中，从而提高水中的臭氧浓度。
2.3优缺点：
优点：使用方便，更美观，混合效率比以上的装置更高一些。
缺点：气液比规定范围太苛刻,导至小泵不能作用大气量的臭氧发生器,导至使用成本顺气体的流量的增加而增加.
2.4注意事项：
a气-液比例在1：9时，混合泵的混合效率最佳。
b混合泵的实际出水量为额定出水量与吸气量之差，当增加混合泵的吸气量时，泵的出水量相应减少。
c混合泵安装时进水与出水段要加调节阀和压力表，以便调节出最佳吸气量。
d混合泵出水后需加排气罐或反应罐，以便排出溶于水的微气泡。
e混合泵不宜接在主路中，混合泵承担供水和混合两种责任，难以同时保证两种效果。
3、臭氧氧化塔
3.1臭氧是通过管道进入混合塔底部，经过曝气器，经微孔鼓泡器散发另微气泡，气泡在上升的过程中把臭氧充分溶解于水。水是由臭氧塔的顶部散落下来，在从臭氧塔的顶部自然流走。保证了臭氧与水混合的充分时间。使杀菌效果更测底，顶部又配有尾气排放和溢流口，保证多余的臭氧不会滞留在室内。影响工作人员生产。溢流口保证混合塔内部水满后，水不会倒流回到臭氧发生器，损坏臭氧发生器。
3.2优缺点：
优点：混合率高比射流器投加方式更高，臭氧塔实质为一次性投资。免去了使用射流器增加增压泵与使用气液混合泵浪费电的费用，整体形像较美观大方
缺点：一次性投资成本高，随便着水底的压强越大，那臭氧的进气压力驱动水底曝气气压就要越强，一般大型的制水工程都用得很少，或者是取一部分水来混合后再进一步投加入主管道水，不过臭氧混合塔在一定接触时间内的混合率还是较低，除非给足有效接触时间。
混合罐的容积按下式确定：
混合罐容积（m3）= 循环水流量（m3/h）× 旁流水百分比（%）× 反应时间（h）。
混合罐容积= 半径*半径*3.14*高度
假设：40立方水*25% *（5/60）= 0.83立方
0.83立方，取直径 0.8米，半径 0.4米，高度=0.83/（0.4*0.4）/3.14=1.65，即配800*1650mm的氧化塔。
六、设备操作及注意
1、将臭氧发生器放置在待消毒室以外的特定（平稳、通风散热良好）位置，检查臭氧硅胶软管与机器的臭氧输出口是否已接好，将臭氧输送管导入待消毒空间。并在室内靠近天花板处投加。
2、为达到最佳的臭氧消毒效果，请关闭门窗等，消毒时请勿有人员在室内。
3、接通电源，电压表显示当前电压，打开气泵开关，气泵指示灯亮，气泵开始工作。（电流表显示当前电流，15克以上机）臭氧输出口有气体输出。
4、延长时间打开臭氧开关（根据当前空气湿度情况而定，湿度越大，时间越长，一般1—30秒）臭氧指示灯亮，机器开始工作，（15克以上臭氧发生器需要调节浓度旋钮，对臭氧输出浓度进行调节，）臭氧硅胶软管有臭氧气体输出 。
5、根据空间使用需要，将定时开关旋至与空间消毒相对应的消毒时间。
（15克以上臭氧发生器无定时器，请另外配置）如不配置定时器，消毒完成后则需要人工关闭臭氧发生器
6、达到设定的消毒时间后，消毒机将自动停止工作或者手动关闭臭氧发生器，完成作业后请将电源插头拔出；
7、臭氧在室内一般1—2个小时后就会自动分解为氧气，人若要长时间在室内居留时，需以闻不到浓重的臭氧异味为准，
8、消毒完成后请将臭氧发生器移至干燥通风处，以便箱内不会因为高湿高温环境产生积水，对臭氧发生器产生影响。
七、设备配套
设备连接软管、臭氧输送软管（此为强抗臭氧管三个月更换一次具佳）。
设备出厂时，配备5米臭氧管、1个保险丝、合格证、保修卡、使用说明书等。
八、售后服务
设备保修壹年（易损件除外）设备如出现故障，购方需要说明设备情况，供方当日回应。
九、企业介绍
广州佳环电器科技有限公司系专业研发，生产，销售臭氧发生器、臭氧消毒机、工业制氧机的企业，多年来为众多的行业解决了让他们一直烦恼的空气消毒，水处理消毒，化学氧化等一系列的问题。公司拥有着实力雄厚的技术队伍，研发和生产出精度高、稳定性好、使用方便、维护容易的设备。
公司生产的系列产品应用范围广，在汽车消毒、制药、食品、医疗、水处理、环保、化学氧化与合成等几十个领域有着丰富的经验。人性化的设计理念，卓越的性能和完善的服务，使公司产品在臭氧领域处于领先地位。
十、公司产品优势
1:机器全由不锈钢材质制造.
2.机器操作简单，通电后打开气泵开关和臭氧开关即可工作。（两个开关的设置保障了臭氧机内发生管干燥以及提高了臭氧浓度和使用寿命）
3.臭氧电源设有开路、短路，防水，负压，过流保护装置（电路板温度大于65°自动温控保护。冷却水温度达到45°以上自动断电保护）。 电源高效稳定，省电节能，使用寿命长.此项技术已达到国际领先水平.（独立开模高压包一体化，有利于防潮，防电。所有电路板都涂有进口防水油漆）
4.本公司15g以上设备配有监护和维护臭氧发生器的电压表和电流表。方便用户故障排除。（小设备配有电压表）。
5.臭氧消毒机用臭氧放电室采用风冷模式（20g以上设备采用水冷+风冷）.散热效果好.产量高.使用方便.操作简单.产品质量稳定.
6.臭氧发生管的内外电极是采用316-L不锈钢精加而成，可防止生锈氧化。介质是采用耐高温智能钛金脱羟石英结构放电单元，不易受潮且耐高温，膨胀系数小。超长寿命设计、臭氧浓度高，其功率、体积比同类产品都小。散热系统采用真空镀膜，可防止老化。臭氧发生管帽硅胶圈独立开模，绝对不会出现漏气跟进水现象。
7.机器可以配置微电脑时控器，可设置时段自动开跟关。实现无人值守下臭氧设备自动开关机.安全可靠。
