(图文)废气与臭氧解决方案

发布时间:2021-03-01 10:04:47人气：次

简介：废气与臭氧解决方案

废气

臭氧投加报价方案

臭氧（O3）处理技术，可以对空间或水体中的各类物质进行反应，其过程不会产生不环保的物质，是已知氧化能力很强的材料。它作为一项既环保又安全的应用技术，即可以解决水中的异味物质以及颜色不纯净的问题，将水中总有机物含量（COD）降低50%左右，又能对净化空间环境，对环境内的各类细菌、病毒等微生物起到良好的杀灭作用。国外对于生产环境及各类生产用水、饮用水等有严格的标准执行，如饮用水不得含有病原菌、毒素等，但需含矿物质。各种矿物质、pH值、混浊、颜色、溶解率、气体、微生物等，都会影响水的品质。为提高水质，欧洲、日本和美国均在上个世纪采取了臭氧水处理技术。我国近些年才开始使用成熟的臭氧净化处理技术和设备。使用臭氧可以净化生产环境，可以大大节约水资源、促进水资源的循环再利用。

本厂成立以来，针对不同的环境，研发出不同应用目标下的处理方案，完善了臭氧处理技术在我国应用的技术基础。这项研究有望改变目前我国臭氧处理应用的盲目性问题，同时在更大范围内推广应用臭氧处理技术，提高我国生产生活、食品药品的安全性，更有效地资源的利用。据悉，臭氧制备技术经过几十年来的研究，单位能耗降低了约2－3倍，臭氧发生器的价格也在不断下降，设备更为紧凑更有利于推广。

一、公司简介

广州佳环电器科技有限公司成立于2007年，在岁月的磨练中不断成长，才有了今天的佳环，公司现有员工百余人，其中：本科以上学历比例占30%，专科学历生占：50%。在科技发展的每一天，佳环用实力在证明着一切。

本公司系专业研发，生产，销售臭氧发生器、臭氧消毒机、工业制氧机的企业，多年来为众多的行业解决了让他们一直烦恼的问题--空气消毒，水处理消毒，化学氧化等一系列的问题。公司拥有着实力雄厚的技术队伍，研发和生产出精度高、稳定性好、使用方便、维护容易的设备。公司生产的系列产品应用范围广，在汽车消毒、制药、食品、医疗、水处理、环保、化学氧化与合成等几十个领域有着丰富的经验。人性化的设计理念，卓越的性能和完善的服务，使公司产品在臭氧领域处于领先地位。

现已面市的产品有：大型臭氧发生器，中型臭氧发生器，小型臭氧发生器，工业制氧机，臭氧水机等系列产品。

应用中的行业包括：化妆品，食品，污水处理，纯净水处理，医院，制药，家庭，化工氧化，制衣等行业，得到了广大客户的一至肯定。

自创业以来，公司不论是对社会、对客户、对员工皆秉持诚意、正心、笃实、守法的态度来经营企业，建立起一贯良好的企业形象。诚信是宝贵的无形资产，是立业之本，以诚心为已、服务为先、顾客为尊、想顾客之所想，急顾客之所急，全心全意为顾客着想！以诚信求生存，以互惠求稳定，以联合求发展，以创新求进步。

二、方案介绍

烟尘回收净化系统由回收管道、风机、喷淋过滤室等组成。回收管道分别连接喷粉室出风口，烘干、固化炉排烟管、烘干固化炉出入口，表面联合处理机通风排气装置，通过抽风机作用将烟尘、水雾送到喷淋过滤室中，在喷淋过滤后气体中的尘埃被净化，沉积，排放净化后的空气。过滤装置中的污水与污水处理系统连接进行水净化处理。

喷淋过滤室是一种使含尘气体与水进行充分洗浴作用的除尘器。它结构简单，主要由主体、进气管、排气管、喷头、水源（水池）和水浴循环系统组成。是使特定容器内含水率增加并改变气流方向，降低气流速度，让其与含尘气体充分混合，使尘的比重增加并粘附，水尘由空气中脱离出来的一种除尘装置。

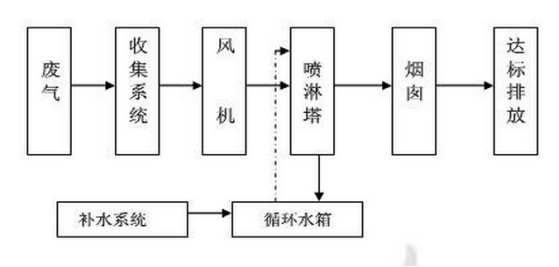

1废气工艺流程：

工艺流程说明：在喷粉室出风口，烘干、固化炉排烟管、烘干固化炉出入口，表面联合处理机通风排气口，设吸风口或收集罩，通过收集系统将气体排出，然后进入喷淋塔处理后排放。

废气，水雾进入喷淋塔，塔体上部喷淋，下部进入塔体的气体与喷淋液呈逆流流动，废气由风机压入净化塔内的匀压室，经过不等速迂回式的喷淋处理，进入净化塔内筒处理器，再经过喷淋处理，使气液两相充分接触，达到高效净化的目的。

废气喷淋后水流入塔底循环水箱中，用泵抽出重新送进喷淋塔，这样循环往复，不断地对废气进行喷淋，喷淋后的废气高空排入大气。当喷淋液达到饱和后，排往废水处理站进行处理，同时补充新的喷淋水。

2.2臭氧除废气原理

臭氧去除异味性能极好。依靠其强氧化性能可快速分解产生臭味及其它气味的有机或无机物质，臭味的主要成分是胺R₃N、硫化氢H₂S，甲硫醇CH₃SH等。臭氧对其氧化分解，生成物没有气味。

反应式如下：

R3N+O3→R3N-O+O2

H2O+O3→S+H2O+O2

→SO2+H2O

CH3SH+O3→[CH3-S-S-CH3]

-------→CH3-SO3H+O2

2.3处理方案设计

根据贵公司提供的数据，该项目为电脑外壳废气处理 5000M³/H产生的排风管道的废气处理，即在排风管道的中央位置安置臭氧发生器，将臭氧发生器的气体输出连接到臭气的排风管道内即可，由于抽风机的排风量为5000M³/H*1个=5000M³/H，主排风管直径为200mm，则推荐使用的臭氧发生器设计为1台500g/h的空气源臭氧发生器。

三、臭氧发生器报价

3.500g/h臭氧系统供货清单及服务范围

序号	名称	型号和规格		数量	原产地和制造商名称	备注	合计
一	一套空气源500g/h臭氧系统
1	臭氧发生室（包含阀门、流量计等）	HY-500G （空气源）		1台	佳环臭氧	蜂窝式
2	泠冻式干燥机	HMR-7.5HP		1台	佳环臭氧	定做
3	储气罐（空气）	C-0.3		1台	佳环臭氧	定做
4	无油空压机	功率4KW		1台	佳环臭氧	定做

二	配件、配品及服务
8	精密过滤器	Mode0155		2套	佳环臭氧	配套
	自动排水阀
9	普通过滤器/粉尘过滤器	———		内置	广州佳环
10	气体减压阀		佳环特制	1个	佳环臭氧
11	臭氧连接管道及材质	/		1套	佳环臭氧
售后服务24小时提供		保修壹年
合计	总价：

各配置参数表

臭氧发生器
型号	HY-500A	输入电源	220V/50HZ	工作电压	5-6.5KV
臭氧产量	500g/h	臭氧浓度	15-25mg/L	功率	5KW
空气流量	500L/min	气源	空气	占地面积	0.65平方
冷却水量	0.2-0.3T/h	冷却水温	22-30°	冷却接口	4分外牙
进气压力	0.1-0.4Mpa	出气压力	0.05-0.3Mpa	输出管径	ø10mm
机器尺寸	10055165CM	重量	120KG
无油空压机
功率	4KW	额定电源	380V/50HZ	工作压力	0.7Mpa
排气量	0.45m3/min	噪音	68分贝	活塞行程	/
储气罐
容积	300L	设计压力/实验压力	(0.84)--1.26MPA	重量	60KG
精密过滤器
型号	HMR 015	处理风量	1.5M3/Min	组数	2
冷冻式干燥机
型号	7.5P	额定电压	220V/50HZ	额定功率	500W
处理风量	1M³/Min	空气出入口径	1寸	压力露点	2℃～10℃
使用条件极限 A。入口温度≦78℃ B、周围温度≦38℃ C、空气压力10kg/cm2 (超压力接受特殊订制）(备注:10kg/cm2=1.0mp

臭氧发生器一览表：

序号	货物名称		型号/参数	数量	品牌	价格（RMB）	总价（RMB）
1	臭氧发生器500G/H		HY-020-500A	1台	广加环
2	无油空压机		功率：4KW	1台
3	冷冻干燥机		7HP	1台
4	储气罐		容积：0.3方	1台
5		总计：整注： 1.此金额含增值税（13%）的人民币报价。 2.运费说明：以上价格含运费费用。 3.交货说明：设备交货期5-7工作日。 4.付款条件：款到发货。 5.付款要求：转账. 6.安装说明：不含安装，如需上门安装另收费。

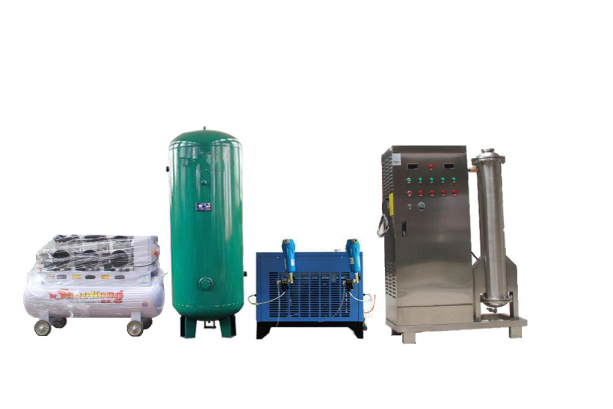

2.500克臭氧发生器配置链接图（样图）占地面积（2*5M）

四、注意事项及售后服务

1、注意事项：

1．机械设备必须放置在无油污、空气干净、干燥通风的地方工作，以延长机械设备使用寿命；室内应无易燃易爆气体及导电粉尘，禁止安装在有发生爆炸危险的危险区域。

2、售后服务：

1．设备质保期

设备保修期为设备出厂之日起一年保修，终身维护；

①操作人员能熟练操作设备；

②维修人员需掌握设备的日常维护和维修工作。

2．故障排除

①接到服务电话后，接到用户设备出现故障的信息后，当日给用户明确答复；检修设备保证用户正常使用。

3．其他服务

①建立用户电脑档案，有专用软件协助用户进行设备管理；

②定期提醒用户更换易损件，检查设备及注意事项。

4．质量承诺：

①所提供设备满足贵公司使用的要求，在保证设备满足所提供技术文件质量指标的前提下，保证设备的安全性、可靠性、稳定性。

②供方向需方保证：如因设计、制造上的缺陷和材料上的不良而使设备发生故障，供方为需方免费修理并更换新损坏零件，期限为设备出厂之日起一年保修期内。

③在正常的使用情况下，整机设备使用寿命8-10年。

④不受设备改型而影响配件的供应，保质期外终生以最优惠的价格为用户提供该设备的配件。在保修期内发生下列情况之一者，不属于免费维修范围：

A、环境过于潮湿或机器结构内部进水而导致产品损失

B、擅自改动产品结构而导致产品损坏

C、因自然灾害或其它不可抗力而导致产品损坏

D、因操作不当导致机器出故障。

3、设备操作及注意：

1、将臭氧发生器放置在待消毒室以外的特定（平稳、通风散热良好）位置，检查臭氧硅胶软管与机器的臭氧输出口是否已接好，将臭氧输送管导入待消毒空间。并在室内靠近天花板处投加。

2、为达到最佳的臭氧消毒效果，请关闭门窗等，消毒时请勿有人员在室内。

3、接通电源，电压表显示当前电压，打开气泵开关，气泵指示灯亮，气泵开始工作。（电流表显示当前电流，15克以上机）臭氧输出口有气体输出。

4、延长时间打开臭氧开关（根据当前空气湿度情况而定，湿度越大，时间越长，一般1—30秒）臭氧指示灯亮，机器开始工作，（15克以上臭氧发生器需要调节浓度旋钮，对臭氧输出浓度进行调节，）臭氧硅胶软管有臭氧气体输出。

5、根据空间使用需要，将定时开关旋至与空间消毒相对应的消毒时间。

（15克以上臭氧发生器无定时器，请另外配置）如不配置定时器，消毒完成后则需要人工关闭臭氧发生器

6、达到设定的消毒时间后，消毒机将自动停止工作或者手动关闭臭氧发生器，完成作业后请将电源插头拔出；

7、臭氧在室内一般1—2个小时后就会自动分解为氧气，人若要长时间在室内居留时，需以闻不到浓重的臭氧异味为准，

8、消毒完成后请将臭氧发生器移至干燥通风处，以便箱内不会因为高湿高温环境产生积水，对臭氧发生器产生影响。

五、设备配套

1、设备连接软管、臭氧输送软管。

2、设备出厂时，配备1整套设备连接管件、器件、1个保险丝、合格证、保修卡、使用说明书等。

六、臭氧发生器设计、制造和检验标准

CJ/T322-2010 中华人民共和国城镇建设行业标准《水处理用臭氧发生器》

GB150 钢制压力容器

GB/T 191 包装储运图示标志

GB 3095-1996 环境空气质量标准

GB 4208 外壳防护等级（IP 代码）

GB/T 6682-2008 分析实验室用水规格和试验方法

GB 7521.1-2005 低压成套开关设备和控制设备第 1 部分：型式试验和部分型式试验

成套设备

GB/T 13306 标牌

GB/T13384 机电产品包装通用技术条件

GB 14050 系统接地的型式及安全技术要求

GB 19517 国家电气设备安全技术规范

DIN EN60204 设备的电器装备（一般要求）

DIN EN60034 旋转电机（测定和操作状态）

GB4942.1－85 电机外壳防护

CD/T5226.1－1996 工业机械电气设备第一部分：通用技术条件

七、产品特点及性能说明

1、先进的电晕放电技术

2、最优化的机械设计

3、先进的IGBT供电单元

4、低谐波污染

5、低能耗

6、臭氧浓度高、结实耐用

7、结构紧凑

8、低维护工作量

9、自动化界面控制

10、放电体

11、臭氧放电室采用石英管放电体，该放电体臭氧产量大，臭氧浓度高，能最大程度的发挥电源系统和冷却系统的功能，是大产量高浓度臭氧发生器的关键，臭氧发生器HY系列应用IGBT集成技术，采用极其稳定、臭氧浓度高、超长使用寿命的智能型钛金脱羟石英管结构放电单元，空气冷却，过温过流电路保护，臭氧发生器主要部件均为自厂生产.整机为不锈钢材质。
