泳池水臭氧处理应用
发布时间:2021-01-19 10:05:53人气：次
《广州佳环电器科技有限公司简介》
广州佳环电器科技有限公司，成立于2007年，下设广州臭氧设备研发基地，是一家从事臭氧发生器与制氧机研发、设计、生产和销售的专业化公司。公司品牌‘廣加环’已成为臭氧行业的知名品牌，产品远销欧美，市场份额在逐年倍增，产品从小型家用消毒机、制氧机、到工业化生产应用、到重工业公斤级应用，佳环人本着科技兴国，创新兴厂，质量求生存，信誉求发展，客户的要求，是我们需要完成的最低标准！
佳环人的开拓永无止境，面对市场各种仿照，不断触犯我司各项专利，公司投入巨资进行新类别臭氧发生器的研发，必将成为又一个新的里程碑!
广州佳环电器科技有限公司系专业研发，生产，销售臭氧发生器、臭氧消毒机、工业制氧机的企业，多年来为众多的行业解决了让他们一直烦恼的空气消毒，水处理消毒，化学氧化等一系列的问题。公司拥有着实力雄厚的技术队伍，研发和生产出精度高、稳定性好、使用方便、维护容易的设备。
公司生产的系列产品应用范围广，在汽车消毒、制药、食品、医疗、水处理、环保、化学氧化与合成等几十个领域有着丰富的经验。人性化的设计理念，卓越的性能和完善的服务，使公司产品在臭氧领域处于领先地位。
一、引言
游泳者身体与池水直接接触，池水会进入人嘴内，如果池水不卫生，会引起眼、耳、鼻、喉、皮肤和消化器官等疾病。严重者会引起伤寒、霍乱、梅毒、赤痢等病的传染。同时池水还会受到游泳者自身所带细菌的污染，故必须设置池水消毒杀菌装置。传统的消毒方法有氯化消毒、臭氧消毒、照射消毒和碘化消毒。当今常用的消毒方法通常为前两者即氯化消毒和臭氧消毒。氯化消毒常规消毒剂有氯（通常为液氯）、次氯酸钠、二氧化氯、氯胺、漂白粉、漂白精和氯片等。 氯化消毒的优点： 1.杀菌效果好； 2.有持续消毒功能。 氯化消毒的缺点： 1.有气味并对眼和呼吸道有刺激作用； 2.对池子结构、设备和管道有腐蚀作用；操作管理水平要求高，否则会发生安全事故； 3.长期与池水接触会使人的头发变色发黄，影响美观； 4.最为严重的、几乎公认的是，氯化消毒的氧化过程中产生的氯的衍生物可能是致癌物质，在谈癌色变的今天，尤其令人畏惧。宜谨慎用之。 关于氯化消毒常规消毒剂--氯的毒性，对人类产生生理反应的允许浓度一般如下： 氯对人类产生生理反应的允许浓度：
序号 | 项目 | 百万分数（ppm） |
1 | 八小时工作呼吸的空气中允许的无害浓度 | 1 |
2 | 可察觉气味 | 3.5 |
3 | 喉部受到刺激的起点 | 15 |
4 | 导致咳嗽的起点 | 30 |
5 | 短时暴露的最高限度 | 40 |
6 | 短时暴露的危险限度 | 40-60 |
7 | 迅速致命 | 1000 |
目前氯化消毒法常用的消毒剂有氯（通常为液氯）、次氯酸钠和二氧化氯，氯胺、漂白粉、漂白精和氯片在非简易游泳池项目中已极少使用。 臭氧消毒的特点： 1.反应快、投量少，臭氧能迅速杀灭扩散在水中的细菌、芽孢、病毒且在很低的浓度时既有杀菌灭活作用； 2.适应能力强，在PH5.6-9.8，水温0-37℃的范围内，对臭氧的消毒性能影响很小； 3.在水中不产生持久性残余，无二次污染； 4.臭氧的半衰期很短，仅二十分钟； 5.能破坏水中有机物，改善水的物理性质和器官感觉，进行脱色和去嗅去味作用，使水呈蔚蓝色，而又不改变水的自然性质。 臭氧与氯消毒的特性对比： 1、臭氧是极强的氧化剂，可有效分解水中腐殖质，氧化水中的铁、锰离子，分解水中散射光线的微小有机体，可大大提高水的清澈度,使水呈现出美丽的蓝色，而氯制剂则无此效果。为使水呈蓝色，使用氯制剂的泳池，往往需加入硫酸铜盐，对人体极为有害。 2、臭氧具有极强的杀菌性及灭活病毒的作用，可有效防止传染性疾病的蔓延。实验证明，同样浓度的臭氧杀灭细菌和病毒的效果是氯的600-3000倍。在臭氧浓度为1mg/l时，粪型大肠杆菌的灭活只需要5秒，用同样浓度的氯要达到同样的效果需要15000秒。 3、臭氧是国际公认的环保型绿色杀菌剂，不会对环境造成任何二次污染，而氯制剂会与水中的有机物反应生成多种氯代有机化合物，如三氯甲烷、氯仿等，这些物质均为公认的致癌致突变物。当人游泳时，这些有毒物质会被人体所吸收（在水中人体每小时可吸收500毫升水）。水中的氯代有机化合物还会刺激人的眼睛及皮肤，从而引发红眼及皮疹。 4、从水中蒸发出来的氯代有机化合物及氯气等有毒气体，聚集在泳池上方不易散去，损害人的呼吸器官，严重影响人们的身体健康，而使用臭氧则完全不会产生此类问题。 5、加氯所产生的次氯酸及其衍生物，严重腐蚀水处理系统及馆内设备和结构，如网架、暖气管等。 6、加入氯制剂后，必然会导致水的PH值的改变，使人感到不适，因而需加入碱性或酸性物质予以中和，而臭氧是中性物质，不会产生此种问题。
二、臭氧的投加
游泳池水处理利用臭氧对游泳池的水进行处理是目前国际普遍采用的方式，它通过对游泳池水的毛发收集、软化器过滤后进行臭氧氧化，以达到水质杀菌、除味，防止传染病的传播，并通过尾气处理、活性碳过滤后达到国家饮用水标准。一般游泳池水处理投加的臭氧量为1-3g/m3,并配合其它的投药设备和在线检测仪共同控制水质。 1、CT值是臭氧消毒系统的主要设计参数 其中C代表臭氧浓度，以mg/L计；T代表接触时间，以min计；两者的积CT值表示消毒过程的有效性。例如臭氧浓度为0.4mg/L，接触时间为4min 时的CT值等于1.6。 2、游泳池水和饮用水不同： （1）泳池水封闭循环，每天循环次数最少4次，而饮用水是直流的； （2）随着游泳人数增加，池水所需氧化剂量也要增加； （3）泳池水温度一般为25℃～40℃，而饮用水温度一般为0.5℃～25℃； （4）泳池水还要加氯作为辅助消毒剂； （5）泳池循环水经过滤后加臭氧消毒,此时作为辅助消毒的加氯量可减少65%。 因此CT值采用1.6来确定泳池水臭氧消毒系统的大小是比较安全的。有些地区采用低的CT值0.8，臭氧浓度为0.2mg/L～0.25mg/L，接触时间为3.5min～4min，此时作为辅助消毒的加氯量可减少65%。当氯作为主要消毒剂而臭氧作为精处理消毒剂时，CT 值可小于0.8，臭氧浓度小于0.5mg/L，接触时间小于1min。
三、臭氧与水混合的氧化反应
常用装在旁流管上的射流器把臭氧导入水中，为了保证射流器的进水压力，在旁流管上安装管道泵加压。射流器后的水和臭氧混合液从上侧进入反应罐充分接触后从下侧出水与游泳池循环水主管相接。旁流管中的水在高臭氧浓度下消毒后再和主管中的水混合并产生氧化反应。商业游泳池水循环周期采用6h，旁流管水流量为循环水主管流量的15%～25%，可保证臭氧在进入主管线前有足够的传质效率和足够的接触时间。
四、臭氧发生器的选型
臭氧发生器产量（g/h）= 循环水流量（m3/h）× 臭氧投加浓度（g/m3）。
反应罐用来使水中无机和有机污染物被溶解的臭氧氧化并进行消毒杀菌，反应罐上部的排气阀应与臭氧破坏装置连接使在进入大气前除去未溶解的臭氧。
反应罐的容积按下式确定： 反应罐容积（m3）= 循环水流量（m3/h）× 旁流水百分比（%）× 反应时间（h）。 在游泳池水温度范围内，池水中溶解的饱和浓度遵循亨利定律，臭氧发生器产气中臭氧浓度越高，水中饱和浓度也越高，溶解臭氧的传质平衡浓度也越高，消毒性能越好。在选择臭氧发生器时应考虑到这一点。 五、工程方案设计 根据贵公司提供数据臭氧消毒用于游泳池净化循环水系统，整个系统有毛发收集器、活性炭砂缸、石英砂砂缸、加氯投药泵等工艺辅助消毒，推荐贵司投加臭氧浓度为0.5mg/l,
接触反应后的臭氧尾气可利用尾气处理器对臭氧催化分解为氧气，达到无害化处理。

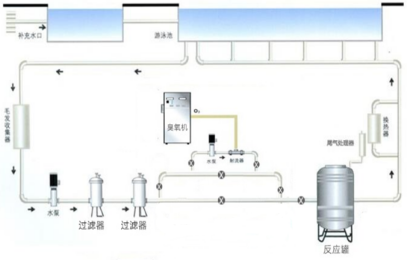

推荐泳池工艺图如下：
六、设备报价表
设备名称 | 型号/参数/规格 | 数量 | 单价(元) | 总价(元) |
臭氧发生器 | HY-017-80A | 4 |
| |
臭氧发生器 | HY-018-100A | 4 | ||
无油空压机 | 110L/Min 1500W | 2 | ||
冷冻式干燥机 | UB-7.5P 7.5P，0.6m³/min | 2 | ||
精密过滤器 | UB-015 Q/P级，0.6m³/min | 4 | ||
储气罐 | 300L，0.8MPa | 4 | ||
增压泵 | 1.1KW，Q=8T/h，H=32m | 3 | ||
射流器 | 2寸，DN50，PVDF材质 | 3 | ||
尾气处理器 | JH-WQ-01,600W，加热分解型 | 2 | ||
总价（大写人民币）： | ||||
备注： 1. 税费说明：报价含13%专用增值税票； 2. 运费说明：报价含物流运费 3. 安装说明：不含安装（提供电话微信协助指导安装）； 4. 供货周期：10-15个工作日； 5. 质保说明：免费质保1年，终身提供售后服务。 | ||||
七、注意事项及售后服务
1、注意事项：
1．机械设备必须放置在无油污、空气干净、干燥通风的地方工作，以延长机械设备使用寿命；室内应无易燃易爆气体及导电粉尘，禁止安装在有发生爆炸危险的危险区域。
2、售后服务：
2.1设备质保期
设备保修期为设备出厂之日起一年保修，终身维护；
①操作人员能熟练操作设备；
②维修人员需掌握设备的日常维护和维修工作。
2.2故障排除
①接到服务电话后，接到用户设备出现故障的信息后，当日给用户明确答复；检修设备保证用户正常使用。
2.3其他服务
①建立用户电脑档案，有专用软件协助用户进行设备管理；
②定期提醒用户更换易损件，检查设备及注意事项。
2.4质量承诺：
①所提供设备满足贵公司使用的要求，在保证设备满足所提供技术文件质量指标的前提下，保证设备的安全性、可靠性、稳定性。
②供方向需方保证：如因设计、制造上的缺陷和材料上的不良而使设备发生故障，供方为需方免费修理并更换新损坏零件，期限为设备出厂之日起一年保修期内。
③在正常的使用情况下，整机设备使用寿命8-10年。
④不受设备改型而影响配件的供应，保质期外终生以最优惠的价格为用户提供该设备的配件。在保修期内发生下列情况之一者，不属于免费维修范围：
A、环境过于潮湿或机器结构内部进水而导致产品损失
B、擅自改动产品结构而导致产品损坏
C、因自然灾害或其它不可抗力而导致产品损坏
D、因操作不当导致机器出故障。
3、设备操作及注意：
3.1将臭氧发生器放置在待消毒室以外的特定（平稳、通风散热良好）位置，检查臭氧硅胶软管与机器的臭氧输出口是否已接好，将臭氧输送管导入待消毒空间。并在室内靠近天花板处投加。
3.2为达到最佳的臭氧消毒效果，请关闭门窗等，消毒时请勿有人员在室内。
3.3接通电源，电压表显示当前电压，打开气泵开关，气泵指示灯亮，气泵开始工作。（电流表显示当前电流，15克以上机）臭氧输出口有气体输出。
3.4延长时间打开臭氧开关（根据当前空气湿度情况而定，湿度越大，时间越长，一般1—30秒）臭氧指示灯亮，机器开始工作，（15克以上臭氧发生器需要调节浓度旋钮，对臭氧输出浓度进行调节，）臭氧硅胶软管有臭氧气体输出 。
3.5根据空间使用需要，将定时开关旋至与空间消毒相对应的消毒时间。
（15克以上臭氧发生器无定时器，请另外配置）如不配置定时器，消毒完成后则需要人工关闭臭氧发生器
3.6达到设定的消毒时间后，消毒机将自动停止工作或者手动关闭臭氧发生器，完成作业后请将电源插头拔出；
3.7臭氧在室内一般1—2个小时后就会自动分解为氧气，人若要长时间在室内居留时，需以闻不到浓重的臭氧异味为准，
3.8消毒完成后请将臭氧发生器移至干燥通风处，以便箱内不会因为高湿高温环境产生积水，对臭氧发生器产生影响。
八、设备配套
4.1设备连接软管、臭氧输送软管。
4.2设备出厂时，配备1整套设备连接管件、器件、1个保险丝、合格证、保修卡、使用说明书等。
九、臭氧发生器设计、制造和检验标准
CJ/T322-2010 中华人民共和国城镇建设行业标准《水处理用臭氧发生器》
GB150 钢制压力容器
GB/T 191 包装储运图示标志
GB 3095-1996 环境空气质量标准
GB 4208 外壳防护等级（IP 代码）
GB/T 6682-2008 分析实验室用水规格和试验方法
GB 7521.1-2005 低压成套开关设备和控制设备 第 1 部分：型式试验和部分型式试验
成套设备
GB/T 13306 标牌
GB/T13384 机电产品包装通用技术条件
GB 14050 系统接地的型式及安全技术要求
GB 19517 国家电气设备安全技术规范
DIN EN60204 设备的电器装备（一般要求）
DIN EN60034 旋转电机（测定和操作状态）
GB4942.1－85 电机外壳防护
CD/T5226.1－1996 工业机械电气设备第一部分：通用技术条件
十、产品特点及性能说明
1、先进的电晕放电技术
2、最优化的机械设计
3、先进的IGBT供电单元
4、低谐波污染
5、低能耗
6、臭氧浓度高、结实耐用
7、结构紧凑
8、低维护工作量
9、自动化界面控制
10、放电体
11、臭氧放电室采用石英管放电体，该放电体臭氧产量大，臭氧浓度高，能最大程度的发挥电源系统和冷却系统的功能，是大产量高浓度臭氧发生器的关键，臭氧发生器HY系列应用IGBT集成技术，采用极其稳定、臭氧浓度高、超长使用寿命的智能型钛金脱羟石英管结构放电单元，空气冷却，过温过流电路保护，臭氧发生器主要部件均为自厂生产.整机为202不锈钢材质。
