(图文)臭氧废气除臭
发布时间:2021-01-19 09:03:26人气：次
臭氧废气除臭
一、 项目方案总述
1.1 概述
1.1.1 本方案为 废气除臭处理项目， 2套富氧源5kg/h臭氧发生器系统。
1.1.2 本项目由臭氧发生器、气源处理系统、闭路循环冷却水系统、控制系统、布气混合系统（选配）等组成。臭氧发生器系统包含2套富氧源5kg/h臭氧发生器与其配套的自控、仪表阀门。广州佳环电器科技有限公司作为专业的臭氧设备供应商，提供稳定可靠的臭氧制备系统及外围配套产品，并提供技术与工艺支持。
1.1.3 本方案规定了臭氧发生成套设备的设计、制造、供货、安装及调试等方面的技术要求。
1.1.4 供方保证提供的产品符合本方案及相关要求，并满足相应的国家及行业标准。
1.1.5 方案中未尽事宜，由双方共同协商解决，并以书面形式予以确认。
1.2 设计条件
1.2.1 外循环冷却水条件
压力：克服板换压损（约0.05MPa）即可；温度：≤28℃；浑浊度：≤1度（NTU）；COD：≤50mg/L；悬浮物：≤10mg/L；氯化物含量：≤250mg/L；固体颗粒：无。
1.2.2 内部循环冷却水水质条件
纯水或除盐水。
1.2.3 电源条件
臭氧发生成套设备电源条件，380V/3ph/50Hz，三相五线制。
1.3 设计方案
需方提供的工况参数和要求：根据要求规格。
供方根据项目设计要求，提供完整的臭氧发生器系统，包括2套富氧源5kg/h臭氧发生器，单套臭氧产量为5kg/h，浓度80-120mg/L。臭氧发生器系统由臭氧发生器、控制系统、内循环冷却水系统、气源处理系统，配套布气混合系统（选配）（选配），以及臭氧浓度检测监控仪器（选配）。
运行费用：臭氧及冷却系统能耗50KW/h，气源80KW/h。
臭氧发生器包括臭氧放电室和臭氧电源装置两大部分；气源处理系统包括空气压缩机、冷冻式干燥机、吸附式干燥机或制氧机、空气过滤器等，或者采用液氧系统。
详细配置以后续配置清单和技术参数为准。

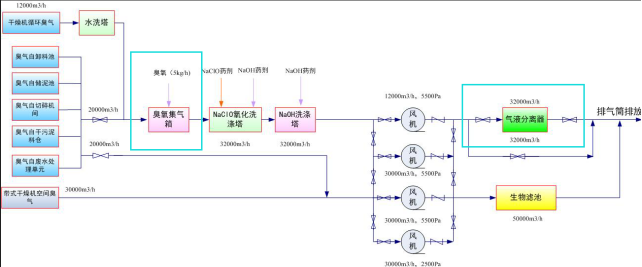

工艺说明
废气除臭处理量为：32000m³/h，
臭气进入集气箱后与臭氧反应，臭氧与臭气的接触反应时间应≥10秒，集气箱的容积≥88m³，
设计图上2套5kg/h的氧气源臭氧发生器，自带空压机、冷干机、储气罐、过滤器、吸干机、制氧机等气源系统，再配置冷却水系统，
将臭氧输送到集气箱内。多余未反应完全的臭氧会进入下一个NaClO洗涤塔内，
由于臭氧O3和次氯酸钠NaClO都是强氧化性，
无需担心臭氧尾气腐蚀喷淋塔或影响喷淋效果，微量的臭氧尾气会持续与臭气反应，
进一步降低臭气的浓度。
一、 臭氧系统配置清单及报价
5kg/h自动控制富氧源臭氧发生系统 | 单位：万元 | ||||||
序号 | 名称 | 型号规格 | 数量 | 单位 | 单价 | 小计 | 制造商 |
一 | 臭氧发生系统 | 2 | 套 | ||||
1 | 臭氧发生器 | YT-028-5000A, N=45KW | 2 | 台 | 0.00 | 0.00 | 广州佳环 |
2 | 减压阀 | AR50-F10G | 2 | 只 | 0.00 | 0.00 | SNS |
3 | 开关阀 | DN50 | 2 | 只 | 0.00 | 0.00 | 巨龙 |
4 | 安全阀 | DN15 | 2 | 只 | 0.00 | 0.00 | 上海 |
5 | 工艺阀门 | 配套A | 2 | 套 | 0.00 | 0.00 | 巨龙 |
6 | 转子流量计 | DN25 | 2 | 只 | 0.00 | 0.00 | 常州金泰 |
7 | 压力变送器 | P45G002,5 | 2 | 只 | 0.00 | 0.00 | 国产 |
8 | 温度变送器 | TP10/0-100 | 4 | 只 | 0.00 | 0.00 | 国产 |
9 | 流量开关 | FSF50P-1 | 2 | 只 | 0.00 | 0.00 | 国产 |
10 | 就地显示压力表 | Ф60 | 2 | 只 | 0.00 | 0.00 | 国产 |
11 | PLC自动控制 | S7-200 | 2 | 套 | 0.00 | 0. | 德国西门子 |
二 | 气源处理系统 | 2 | 套 | ||||
1 | 空气压缩机 | Q=13.8Nm3/min, N=75KW | 2 | 台 |
| ||
2 | 储气罐 | V=2.0m3, P=0.8Mpa | 4 | 台 | 中山玖亿 | ||
3 | 冷冻式干燥机 | Q=15Nm3/min, | 2 | 台 | 广州佳环 | ||
4 | 吸附式干燥机 | Q=15Nm3/min, | 2 | 台 | 广州佳环 | ||
5 | 制氧机 | Q=1Nm3/min, | 2 | 台 | 广州佳环 | ||
6 | 油水分离器 | S级、C级 | 2 | 只 | 广州佳环 | ||
7 | 空气过滤器 | Q级、P级 | 2 | 只 | 广州佳环 | ||
三 | 循环水冷系统 | 2 | 套 | ||||
1 | 内循环水泵 | WB70/110D | 2 | 只 | 0.00 | 0.00 | 广东粤华 |
2 | 板式换热器 | BPC-10 | 2 | 只 | 0.00 | 0.00 | 济南正阳 |
3 | 压力膨胀罐 | V=3.0m3 | 2 | 只 | 0.00 | 0.00 | 广州佳环 |
4 | 底座管路等 | 工艺阀门、压力开关等 | 2 | 其他 | 0.00 | 0.00 | 广州佳环 |
四 | 臭氧输送管 | ||||||
1 | 臭氧输送管 | 主管道1寸，分管道4分 | 若干 | 米 | 广州佳环 | ||
六 | 其他 | ||||||
1 | 包装运费保险 | 1 | 宗 | 0 | |||
2 | 安装调试 | 1 | 宗 | 0 | |||
3 | 集气箱 | V=88.2m³，3500*3500*7000mm，304材质 | 1 | 个 | |||
合计 | 人民币（大写）: | ||||||
注：
1、报价有效期：90天，报价含税。系统供货周期：20个工作日。
2、付款方式：合同后预付30%，发货前70%。
3、配置用备注厂家或同等配置，更改前与甲方协商确认。
4、其他说明：质保期1年；含系统安装指导，不含系统外管路费用和安装费用。
四、臭氧系统主要技术参数
主要设备公用工程消耗参数 | |||
电源要求： | 380V，50Hz，3ph，三相五线制 | ||
系统电耗： | 130 | KWh | |
配电容量： | 150 | KVA | |
循环冷却水： | 3-6 | m3/h | |
冷却水装充量： | 0.5 | 吨（需方提供） | |
臭氧总控制柜 | |||
名 称： | 全自动PLC面板控制系统 | 采用西门子显示集成 | |
型 号： | YT-028-5000A | ||
臭氧发生器 | |||
名 称： | 5kg/h蜂窝式臭氧发生器 | ||
型 号： | 5000A, N=45KW | ||
额定臭氧产量： | 5kg/h | ||
输入电源： | 380V/50Hz/3ph | ||
额定功率： | 30-45 | KW | |
产量调节范围： | 线性调节 | ||
单位臭氧电耗： | 9 | KWh/kgO3 @冷却水25℃ | |
臭氧浓度： | 80-120 | mg/L @冷却水25℃ | |
臭氧量调节： | 10-100 | % | |
工作压力： | 0.095±0.05 | Mpa | |
臭氧出气压力： | 0.1 | MPa（G） | |
需用气量： | 15-30 | Nm3/h | |
冷却水量： | 6-8 | m3/h | |
气管接口： | DN32 | ||
水管接口： | DN40 | ||
气源条件 | |||
原料： | 富氧源 | ||
氧气含量： | ≥90 | %（VOL） | |
气体流量： | 35-40 | Nm3/h | |
露点： | ≤-60 | ℃@1个标准大气压 | |
供气压力： | 2~5 | bar-g | |
供气温度： | 环境温度 | ℃ | |
气体中颗粒尺寸： | ≤0.01 | μm(无金属成分) | |
含油量： | ≤0.01 | mg/m3 | |
冷却水条件 | |||
冷却水量： | 3-6 | m3/h | |
冷却水压： | 2 | bar | |
冷却水温： | 入口范围5-30℃ 出口温升3-5℃ | ||
冷却水质： | PH值6.5-8 氯含量≤100mg/L 悬浮物≤10mg/L | ||
冷却水质： | COD≤50mg/L 浑浊度≤1NTU | ||
空气压缩机 | |||
制造商： | 深圳科莫多 | ||
型 号： | Q=13.8Nm3/min, N=75KW | ||
功 率： | 75 | KW | |
空气处理量： | 13.8 | Nm3/min@7bar | |
工作压力： | 7.0 | bar | |
外形尺寸： | 2000*1400*1772 | mm | |
出口尺寸： | G1.5" | ||
噪 声： | 76±3 | dB(A) | |
重 量： | 1650 | kg | |
电 源： | 380V/50Hz/3ph | ||
储气罐 | |||
制造商： | 中山玖亿 | ||
型 号： | V=2.0m3, P=0.8Mpa | ||
容 积： | 2 | m3 | |
工作压力： | 8.0 | bar | |
外形尺寸： | Ф1000*2780 | mm | |
材 质： | 碳钢 | ||
接口尺寸： | DN80 | ||
重 量： | 513 | kg | |
冷冻式干燥机 | |||
制造商： | 广州佳环 | ||
型 号： | 75P | ||
功 率： | 2 | KW | |
空气处理量： | 15 | Nm3/min@7bar | |
外形尺寸： | 980*640*1190 | mm | |
重 量： | 190 | kg | |
接口尺寸： | G2 | ||
电 源： | 220V/50Hz/1ph | ||
吸附式干燥机 | |||
制造商： | 广州佳环 | ||
型 号： | 75P | ||
冷却方式： | 无热再生 | ||
功 率： | 0.05 | KW | |
空气处理量： | 15 | Nm3/min@7bar | |
露 点： | -50 | ℃@大气压下 | |
接口尺寸： | G2" | ||
外形尺寸： | 1024*1000*1995 | mm | |
电 源： | 220V/50Hz/1ph | ||
循环水冷系统 | |||
换热器制造商： | 济南正阳 | ||
换热器型号： | BPC-10 | ||
板片材质： | SS304 | ||
换热器接口： | DN40 | ||
水泵制造商： | 广东粤华 | ||
水泵型号： | WB70/110D | ||
水泵流量： | 8 | Nm3/h | |
水泵扬程： | 21 | m | |
水泵功率： | 1.1 | KW | |
水泵接口： | G2 | ||
膨胀罐造商： | 广州佳环 | ||
膨胀罐型号： | V=3.0m3 | ||
膨胀罐容积： | 3000 | L | |
制氧机 | |||
制造商： | 广州佳环 | ||
型 号： | Q=1Nm3/min | ||
制氧量： | 60 | Nm3/h | |
氧气浓度： | 90.0±2 | % | |
外形尺寸： | 7400*2000*3100 | mm | |
臭氧泄露报警仪 | |||
制造商： | 广州佳环 | ||
型 号： | JH005, 0-50ppm | ||
原 理： | 电化学探头 | ||
测量范围： | 0-50 | ppm | |
信号类型： | 4-20mA | 输出 | |
电 源： | 220V/50Hz/1ph | ||
一、 臭氧系统公用工程条件
6.1 气源条件
臭氧发生器进气口处，气源满足下列要求：
1 | 原料 | 空气 |
2 | 需气量 | m3/h (以技术参数为准) |
3 | 露点(1个标准大气压下) | ≤-50℃ |
4 | 供气压力 | 2~5bar-g，波动±5% |
5 | 供气温度 | 环境温度 |
6 | 空气中颗粒尺寸 | ≤0.1μm，无金属成分 |
7 | 含油量 | ＜1ppm |
6.2 电源条件
臭氧发生器使用380V/3ph/50Hz三相五线制电源，允许电压波动范围±5％，达不到要求需要增加稳压装置。尽量避免与大功率及频繁启动的用电设备共用一路电源。
6.3 接地条件
由于臭氧发生器为高压放电设备，根据GB 50169-2006《电气装置安装工程接地装置施工及验收规范》和GB 14050-2008《系统接地的形式及安全技术要求》标准的规定，臭氧发生器的金属底座和外壳应安全可靠接地，以保证设备和人身安全。
因此，需方应在臭氧制备间内预埋接地装置，并接地扁铁引至臭氧发生器接线端子处。
6.4 通讯条件
如需远程通讯，双方须先行约定通讯协议，供方预留PLC系统与需方控制系统通讯所需的接口，需方提供电缆及通讯接头。
6.5 冷却水条件
臭氧发生器产生的热量需要释放出来，臭氧发生器冷却系统通过流过放电管外壁的冷却水来实现。任何不锈钢均对氯离子腐蚀相当敏感，特别是氯离子浓度高时需要相当重视：腐蚀的能力受水温和PH值的影响，水温越高PH越低腐蚀越快。
需方提供合格冷却水源至板换水口，满足：浑浊度≤1度（NTU），压力≥0.2Mpa，温度≤28℃，；
6.6 臭氧间环境要求及安装前注意事项
（1）臭氧发生器及配套设备出厂时是完整设备，未经我公司许可任何人、单位不得随意拆卸设备配件、仪表阀门及管路等附件。必须保持设备的完整性。供方调试人员发现安装施工方存在以上现象时，要求安装施工方无条件复原设备，否则不予进行设备调试。
（2）设备间应远离尘源、腐蚀性物质源；远离高温、潮湿环境；远离振动源；房间通风采光良好。房间高度应满足设备安装维修需要。房间温度5-30℃左右，湿度<85%，避免机房内的温度过高是设备正常运行的可靠保障。设备间内禁止使用爆炸性物质、易燃气体、腐蚀性气体及有机溶剂。
（3）地面坚固、平整，不易起灰尘。四壁应抹平，顶部应坚固，不得漏雨、落灰。地面最好有排水沟或排水地漏。
（4）设备就位时应按照平面布置图位置摆放、找平找正。要求横向水平度不大于1mm/m，纵向水平度不大于1mm/m。水平度用水平尺找正。设备找水平可使用金属垫片调整。
（5）设备包装在就位安装时暂不拆除。除包装底座、设备接口处包装外，其余部分包装应待安装结束开始调试前拆除。避免就位安装时损伤设备外表面。
一、 臭氧系统设备说明

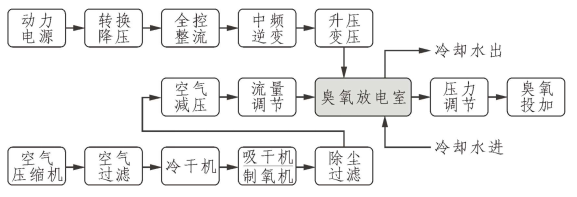

臭氧发生器主要由臭氧发生装置（臭氧放电室）和臭氧电源装置两大部分组成，采用阻挡放电原理，大型臭氧发生器的臭氧驱动柜和臭氧放电室及其他附件采用分体式结构。
7.1 臭氧放电室
臭氧放电室采用玻璃介电管蜂窝结构，由放电室筒体、放电体、高压保险等部件组成。
放电体：臭氧放电室采用高硼硅玻璃介电体，臭氧浓度高，能最大程度的发挥电源系统和冷却系统的效能，是大产量高浓度臭氧发生器的关键，适用频率400-3000Hz，电压3-9kV。

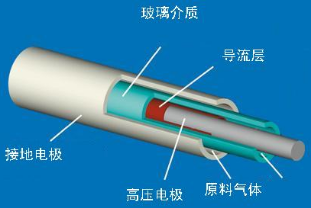

图-放电体结构 图-放电室结构
7.2 臭氧电源柜
臭氧电源装置包括电源变压器、电抗器、高压变压器、变频电路、控制电路等，采用可控硅中频电源，由可控硅全控整流桥电路、中频逆变、控制电路、高压变压器等几部分组成。
臭氧电源是中频臭氧发生器核心技术，具有较强的带负载能力，包括变频和升压两大工艺，耗电少、寿命长。电源控制核心为高可靠CPU，设置自动软启动功能，并设置多重保护装置保证整机的可靠性和稳定性，产量和浓度还可根据实际需要实现平滑调节。
7.3 其他附件
其他附件包括必要的检测及调节装置，包括空气流量计、空气减压阀、压力表、温度表调节阀门等。
7.4 气源系统

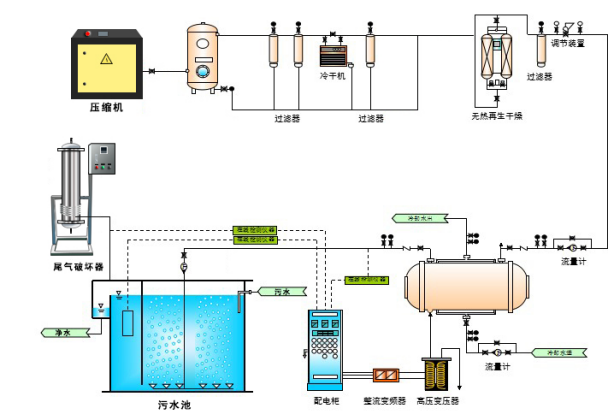

臭氧发生器的气源及处理系统包括空气压缩机、储气罐、冷冻式干燥机、吸附式干燥机或制氧机、精密过滤器等组成。其中空气源系统采用吸附式干燥机，富氧源系统采用制氧机。压缩空气必须进行包括除油、除水、除尘、换热等处理工艺，才能满足辉光放电形成臭氧的要求。
7.5 冷却装置
冷却装置的作用是使进入放电室的冷却水和放电气源保持在相对恒定的温度范围内。
冷却水可使用循环冷却水，如利用外管网压力实现循环，无需外加水泵提供循环动力。
